La evolución de los materiales de construcción ha revolucionado la ingeniería estructural. En este nuevo escenario, el UHPC (Ultra High Performance Concrete) se posiciona como un material con un potencial extraordinario, especialmente en proyectos que buscan extender la vida útil de las infraestructuras existentes o crear nuevas estructuras de altas prestaciones. Su comportamiento mecánico fuera de lo común lo convierte en un aliado estratégico para los proyectistas, aunque también plantea desafíos considerables en el ámbito del Cálculo de Estructuras de Hormigón.
En este artículo profundizamos en las claves del diseño estructural con UHPC, su integración con hormigón convencional y la importancia de una modelización precisa en estructuras híbridas sometidas a condiciones reales. Todas ellas condiciones necesarias para garantizar el máximo impacto en la rehabilitación de estructuras con UHPC.
¿Por qué el UHPC desafía el Cálculo de Estructuras de Hormigón tradicional?
El UHPC no puede entenderse simplemente como un hormigón más resistente. Sus propiedades lo sitúan en una categoría aparte, con implicaciones que afectan tanto al diseño como a la modelización.
Su resistencia a compresión, que habitualmente supera los 150 MPa, permite diseñar elementos estructurales más esbeltos y ligeros. Sin embargo, esto exige modelos que representen fielmente el comportamiento no lineal en el proceso de rotura. A ello se suma su capacidad para resistir tracción incluso tras la fisuración, gracias a la acción de fibras metálicas o poliméricas dispersas en la matriz. Este refuerzo interno le otorga una ductilidad impensable en el hormigón tradicional.
Además, su compacidad extrema reduce la porosidad, mejora notablemente la durabilidad en entornos agresivos —como ambientes marinos o industriales— y eleva su módulo de elasticidad a valores cercanos o superiores a los 50 GPa. Esta alta rigidez puede, sin embargo, generar problemas de compatibilidad cuando se combina con hormigón convencional en estructuras híbridas.
Por último, su capacidad para absorber energía bajo cargas dinámicas (como impacto, explosiones o sismos) refuerza su atractivo en aplicaciones de infraestructura crítica, pero también exige una modelización detallada que capte estos efectos no lineales y dependientes del tiempo.
Retos clave del UHPC en Cálculo de Estructuras de Hormigón híbridas
Compatibilidad entre materiales: UHPC y hormigón convencional
Cuando el UHPC se emplea como material de refuerzo —ya sea en encamisados, sobrelosas adheridas o recrecidos—, la diferencia de rigidez entre ambos materiales puede generar distribuciones de esfuerzos no deseadas. Es frecuente que el UHPC atraiga una proporción desproporcionada de carga, provocando subutilización del hormigón existente o incluso fisuración prematura.
Además, la zona de contacto entre ambos materiales —la interfaz— se convierte en un punto crítico desde el punto de vista estructural. Una adherencia insuficiente puede provocar delaminaciones y comprometer la transferencia de esfuerzos.
Para abordar estos desafíos, es fundamental modelar adecuadamente la interfaz. Esto incluye considerar mecanismos de cohesión y fricción, el comportamiento tras la fisuración inicial (adherencia residual) y el uso de conectores o rugosidad superficial para mejorar la transferencia de carga.
Tracción postfisuración y anisotropía: el papel de las fibras
Una de las grandes ventajas del UHPC es su comportamiento después de fisurarse. Las fibras que contiene permiten un “puenteo” efectivo de fisuras, manteniendo la capacidad resistente. Este fenómeno requiere modelos constitutivos más sofisticados que los habituales en hormigón armado. El uso de modelos trilineales o con tracción post-pico se vuelve esencial para captar adecuadamente este comportamiento.
No menos importante es la anisotropía inducida por la orientación de las fibras. Aunque en muchos casos su distribución es aleatoria, determinados procesos de vertido pueden generar una orientación preferente que altera la respuesta estructural. Considerar esta variabilidad en la modelización requiere ensayos específicos y un conocimiento avanzado del comportamiento del material.
Modelización avanzada mediante Elementos Finitos
El uso de UHPC en estructuras híbridas exige ir más allá de los métodos tradicionales de cálculo. La simulación mediante Elementos Finitos (FEM) se convierte en una herramienta indispensable para prever el comportamiento de la estructura en condiciones reales.
UHPC Finite Element Analysis
Entre los modelos más eficaces se encuentran:
- Modelos trilineales con tracción postfisura, que permiten simular adecuadamente el efecto de las fibras.
- Modelos de daño plástico (como el CDP de Abaqus), útiles para representar la degradación progresiva y la rotura localizada.
- Modelos de daño anisótropo, que integran la dirección preferente de las fibras en la simulación.
- Interfaces no lineales, mediante elementos cohesivos que representan el despegue o pérdida de adherencia entre materiales.
- Análisis dependientes del tiempo, imprescindibles para estudiar fenómenos como la fluencia o retracción diferencial entre materiales.
Más allá de las normas: diseño basado en el desempeño
Uno de los principales obstáculos del diseño con UHPC es la ausencia de una normativa internacional consolidada. Aunque existen guías relevantes —como la AFGC-SETRA francesa o la guía del PCI en EE.UU.—, la mayoría de los proyectos requieren combinar documentación técnica, datos experimentales y herramientas de simulación para validar las soluciones adoptadas.
Este vacío normativo ha impulsado el uso del diseño basado en desempeño (Performance-Based Design). En lugar de cumplir requisitos prescriptivos, este enfoque busca garantizar que la estructura cumpla criterios funcionales —como deformaciones máximas, control de fisuración o vida útil esperada— mediante análisis avanzados y ensayos experimentales.
Claves para una intervención estructural exitosa con UHPC
Para que el uso de UHPC tenga éxito, tanto en refuerzo como en obra nueva, es fundamental cumplir con ciertas premisas:
- Caracterización completa del UHPC: propiedades mecánicas, comportamiento postfisura, retracción, fluencia y durabilidad deben estar perfectamente documentados.
- Modelización precisa de la interfaz: incluyendo la adherencia, los posibles mecanismos de anclaje y el riesgo de pérdida de contacto.
- Análisis no lineal considerando fases constructivas y compatibilidad de deformaciones: especialmente relevante en estructuras existentes.
- Control riguroso en obra: desde la preparación de las superficies hasta el curado, pasando por el vertido del UHPC, cuya orientación de fibras debe cuidarse para optimizar su comportamiento.
Casos reales que marcan el camino
La teoría cobra sentido cuando se aplica con éxito en la práctica. Algunos ejemplos destacados de aplicaciones con UHPC en rehabilitación de infraestructuras. Todavía no disponemos de ejemplos relevantes en nuestro país, pero dichos casos nos deben marcar el camino a corto plazo:
- Puente de La Chaux (Francia): reforzado con encamisados de UHPC, que aumentaron la capacidad de carga sin necesidad de desmontaje estructural.

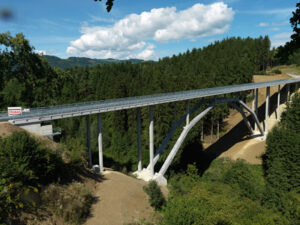

- Viaducto de Koralm (Austria): se utilizaron capas delgadas de UHPC para reforzar el tablero, extendiendo su vida útil más de 50 años.
Koralm Viaduct. LKI Building.
- Torre de enfriamiento industrial (Alemania): se aplicó UHPC por proyección en el interior de la estructura, logrando una intervención rápida, segura y con reducción de peso.
Conclusión: hacia una nueva en el Cálculo de Estructuras de Hormigón
El UHPC ha dejado de ser un material experimental para convertirse en una herramienta clave de la ingeniería estructural moderna. Pero su uso no puede abordarse con las herramientas tradicionales. El diseño con UHPC exige nuevas competencias: conocimiento profundo de materiales, dominio de la simulación numérica y criterio técnico fundamentado.
Modelar estructuras híbridas, en este contexto, no es solo una exigencia técnica, sino también una oportunidad para diseñar infraestructuras más seguras, sostenibles y duraderas. A medida que la comunidad técnica crece y se consolida, compartir experiencias, validar soluciones y avanzar hacia normas específicas será clave para hacer del UHPC una solución cada vez más accesible y eficiente.
